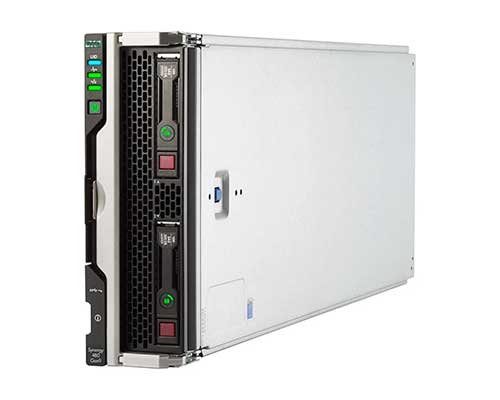

产品描述 HP Synergy 480 Gen9
HP Synergy 480 Gen9 计算模块采用双插槽半高外形，可提供卓越的容量、效率和灵活性，以支持要求苛刻的工作负载。HP Synergy 480 Gen9 计算模块采用最新的英特尔® E5-2600 v4 处理器、支持高达 1.5TB 的 HP DDR4 SmartMemory、灵活的存储控制器选项、三个 I/O 连接器，旨在在复合基础设施中创建灵活的计算容量池，是现在和未来通用企业工作负载性能的理想平台。
运行任何内容
HP Synergy 480 Gen9 计算模块采用半高 2 插槽外形，支持高达 1.5TB 的 HP DDR4 SmartMemory 和英特尔至强 E5-2600 v4 处理器，可支持要求苛刻的工作负载，如协作/内容/业务应用程序、IT/Web 基础设施和 GPU 应用程序。
灵活的设计支持无驱动器的无状态配置、最多两个 SFF 驱动器或四个 uFF 驱动器、NVMe PCIe 工作负载加速和直连复合存储，以满足苛刻的工作负载、数据保护和数据安全要求。
三个夹层连接器，具有简化的 I/O 架构，可实现可扩展性、结构选择和长期设计，从而提高投资回报率。
行动更快
HP Synergy 480 Gen9 计算模块采用半高 2 插槽外形，支持高达 1.5TB 的 HP DDR4 SmartMemory 和英特尔®至强 ® E5-2600 v4 处理器，可支持要求苛刻的工作负载，如协作/内容/业务应用程序、IT/Web 基础设施和 GPU 应用程序。
灵活的设计支持无驱动器的无状态配置、最多两个 SFF 驱动器或四个 uFF 驱动器、NVMe PCIe 工作负载加速和直连复合存储，以满足苛刻的工作负载、数据保护和数据安全要求。
三个夹层连接器，具有简化的 I/O 架构，可实现可扩展性、结构选择和长期设计，从而提高投资回报率。
图形处理选项
HP Synergy 480 Gen9 计算模块现在提供适用于 NVIDIA Tesla M6、NVIDIA Quadro M3000SE 和 AMD Firepro S7100 的 Synergy SY 480 夹层图形加速器。这些 GPU 为计算模块提供图形加速。
Synergy SY 480 Graphics 多 MXM 扩展模块。这款单高、单宽模块支持 7 至 100 瓦的 MXM GPU。该模块还有两个 Mezz 4 和 5 直通插槽可用。
Synergy SY 480 显卡 PCIe 3.0 扩展模块。这款单高、单宽模块最多支持两个 300 瓦双宽 PCIe GPU 卡。
Synergy SY 480 GPU 支持。NVIDIA Tesla M6、Quadro M3000SE 和 AMD S7100X MXM GPU，用于 Multi-MXM 模块。PCIe 模块中的 NVIDIA Quadro M5000 GPU。
产品特点
| 特征 | 描述 |
|---|---|
| 处理器 1 | HP Synergy 480 Gen9 Intel Xeon E5-2699 v4（2.2 GHz / 22 核 / 55 MB / 145 W） HP Synergy 480 Gen9 Intel Xeon E5-2698 v4（2.2 GHz / 20 核/ 50 MB / 135 W） HP Synergy 480 Gen9 Intel Xeon E5-2697 v4（2.3 GHz / 18核/ 45 MB / 145 W） HP Synergy 480 Gen9 Intel Xeon E5-2697A v4（2.6 GHz / 16核/ 40 MB / 145 W） HP Synergy 480 Gen9 Intel Xeon E5-2695 v4（2.1 GHz / 18核心 / 45 MB / 120 W） HP Synergy 480 Gen9 Intel Xeon E5-2690 v4（2.6 GHz / 14 核 / 35 MB / 135 W） HP Synergy 480 Gen9 Intel Xeon E5-2683 v4（2.1 GHz / 16 核 / 40 MB / 120 W） HP Synergy 480 Gen9 Intel Xeon E5-2680 v4（2.4 GHz / 14 核 / 35 MB / 120 W） HP Synergy 480 Gen9 Intel Xeon E5-2667 v4（3.2 GHz / 8核/ 25 MB / 135 W） HP Synergy 480 Gen9 Intel XeonE5-2660 v4（2.0GHz / 14核/ 35MB / 105W）HP Synergy 480 Gen9 Intel Xeon E5-2650 v4（2.2GHz / 12核/ 30MB / 105W） HP Synergy 480 Gen9 Intel Xeon E5-2650L v4（1.7GHz / 14核/ 35MB / 65W） HP Synergy 480 Gen9 Intel Xeon E5-2643 v4（3.4GHz / 6核/ 20MB / 135W） HP Synergy 480 Gen9 Intel Xeon E5-2640 v4（2.4GHz / 10核/ 25MB / 90W）HPSynergy 480 Gen9 Intel Xeon E5-2637 v4（3.5 GHz / 4 核 / 15 MB / 135 W） HP Synergy 480 Gen9 Intel Xeon E5-2630 v4（2.2 GHz / 10 核/ 20 MB / 85 W） HP Synergy 480 Gen9 Intel Xeon E5-2630L v4（1.8 GHz / 10核/ 25 MB / 55 W） HP Synergy 480 Gen9 Intel Xeon E5-2623 v4（2.6 GHz / 4核/ 10 MB / 85 W） HP Synergy 480 Gen9 Intel Xeon E5-2620 v4（2.1 GHz / 8核/20 MB / 85 W） HP Synergy 480 Gen9 Intel Xeon E5-2609 v4（1.7 GHz / 8 核 / 20 MB / 85 W）HP Synergy 480 Gen9 Intel Xeon E5-2603 v4（1.7 GHz / 6 核 / 15 MB / 85 W） |
| 缓存 | 55 MB （1 x 55 MB） 三级缓存 2 50 MB （1 x 50 MB） 三级缓存 3 45 MB （1 x 45 MB） 三级缓存 4 40 MB （1 x 40 MB） 三级缓存 5 35 MB （1 x 35 MB） 三级缓存 6 30 MB （1 x 30 MB） 三级缓存 7 25 MB （1 x 25 MB） 三级缓存 8 20 MB （1 x 20 MB） 三级缓存 9 15 MB （1x 15 MB） L3 缓存 10 10 MB （1 x 10 MB） L3 缓存 11 |
| 芯片组 | 英特尔 C610 系列芯片组单击此处了解有关英特尔芯片组的更多信息 |
| 在系统 | HP Integrated Lights Out （iLO）（HP iLO4 2.0 固件）4 GB NAND，带 1 GB USB 用户空间，可通过 UEFI 配置，并通过 iLO 访问 |
| 内存 | ECC 高级内存镜像在线内存备用模式（排序备用模式） |
| 内存 12 | HP SmartMemory DDR4 减载 （LRDIMM） 或寄存式 （RDIMM） 型号 |
| 双列直插式内存模块 （DIMM） 插槽 | 24（每个处理器 12 个 DIMM 插槽，每个处理器 4 个通道，每个通道 3 个 DIMM） |
| 最大容量 （LRDIMM） | 1.5 TB （24 x 64 GB） |
| 最大容量 （RDIMM） | 768 GB （24 x 32 GB） |
| 网络 | HP Synergy 3820C 10/20 Gb 融合网络适配器 13 HP Synergy 2820C 10/20 Gb 融合网络适配器 14 iLO 网络控制器标准：一 （1） 个 1 Gb/s 端口，用于 HP Frame Link 模块连接 HP iLO 4 |
| 夹层连接器 | 三 （3） 个 I/O 扩展夹层连接器： x16 PCIe 3.0 Type-D（支持 Type-C 和 Type-D 夹层卡）（夹层 1 连接器） 15 x16 PCIe 3.0 Type-D（支持 Type-C 和 Type-D 夹层卡（夹层 2 连接器） 16 x16 PCIe 3.0 Type-C（支持 Type-C 夹层卡）（夹层 3 连接器） 17 个夹层选项包括： 双端口 10/20 Gb 计算模块夹层适配器选项，用于额外的网络端口双端口 16 Gb 光纤通道 HBA 选项，用于 SAN 连接 |
| 存储 | HP 智能阵列 P240nr 控制器，带 1 GB 闪存写入缓存 （FBWC），兼容 RAID 0、1、10、5、6 和 1 ADM HP 智能阵列 P542D 控制器，带 2 GB FBWC，兼容 RAID 0、1、10、5、50、6、60、1 ADM 和 10 ADM HP H240nr 智能 HBA，兼容 RAID 0， 1、10、5 HP B140i（SATA 芯片组） |
| 计算模块 ROM | HP 只读内存 （ROM） 现在使用 HP 企业订阅服务进行数字签名。此签名在刷新过程开始之前进行验证，从而减少意外编程并防止恶意破坏系统 ROM HP Synergy 计算 ROM 用于配置以下内容： 处理器和芯片组状态记录器 系统内存、内存映射和内存初始化 系统硬件配置（板载 PCI 设备和可选 PCIe 卡） 用户特定的 BIOS 配置，使用UEFI 系统 |
| 最大 | 型号 容量配置 热插拔 SFF SAS 4.0 TB 2 x 2.0 TB 热插拔 SFF SATA 4.0 TB 2 x 2.0 TB 热插拔 SFF SAS SSD 7.68 TB 2 x 3.84 TB 热插拔 SFF SATA SSD 3.2 TB 2 x 1.6 TB 热插拔 SFF NVMe SSD 4.0 TB NVMe 2 x 2.0 TB NVMe 热插拔 uFF SATA SSD 1.36 TB 4 x 340 GB |
| 接口 18 | 微型 SDHC 插槽 一 （1） 个内部微型安全数字高容量 （Micro SDHC） 卡插槽 USB 3.0 端口 一 （1） 个用于 USB 闪存驱动器密钥的内部 USB 3.0 连接器 USB 3.0 端口 一 （1） 个用于 USB 闪存驱动器密钥的外部 USB 3.0 连接器 |
| 符合行业标准 | ACPI 2.0 Microsoft 徽标认证 支持 USB 3.0 IPMI 2.0 安全数字 2.0 支持 TPM 1.2 和 2.0 IEEE（特定的 IEEE 标准，取决于安装的以太网适配器卡） 高级加密标准 （AES） 三重数据加密标准 （3DES） SNMP SSL 2.0 系统管理架构 用于服务器硬件的 DMTF 命令行协议 （SMASH CLP） Active Directory v1.0 PCIe 3.0 ASHRAE A3 |
| 图形 | Matrox G200eh 集成视频控制器 1600 x 1200 （32 b/p） 1920 x 1200 （16 b/p） HP iLO 系统管理内存 16 MB 闪存 视频内存 256 MB DDR 3，带 ECC（112 MB 后 ECC 和视频） |
| 外形 | HP Synergy 480 Gen9 是一个半高计算模块，可连接到 HP 12000 框架。 |
| 管理 | HP Synergy Composer 与 HP OneView、HP iLO、UEFI、API、HP RESTful、智能配置 |
| 服务器 | 智能更新脚本工具 HP iLO 移动应用程序 |
| 安全 | 启动密码 管理员密码 密码键盘密码 （QuickLock） HP iLO 管理系统 芯片组，带： SSL 安全外壳 版本 2 AES 和 3DES 浏览器加密，PLC 和 XML 脚本接口 AES 和 RC4 视频加密 启用/禁用外部 USB 端口 网络服务器模式 串行接口控制 TPM 1.2 或 2.0 AES 选项 英特尔 AES-新 （AES-NI） 说明 |
| 柜 | HP Synergy 12000 框架是所有产品的基础，并支持： 最多 12 个半高、6 个单宽全高或 3 个双宽全高计算模块（允许组合） 最多 5 个 HP Synergy D3940 半高双宽存储模块（允许与计算模块以任何比例组合） 一个 HP Synergy 12000 框架将支持多达十二 （12） 个 HP Synergy 计算模块480 第 9 代 |
注意：
- 计算模块中的所有处理器必须相同。
- HT 表示该处理器型号支持 Intel Hyper-Threading 技术。
- Turbo 表示使用 Intel Turbo Boost 技术时的最大潜在频率。频率提升的增量取决于处理器 SKU 和活动内核的数量。通常，当活动的核心较少时，可实现更大的提升增量。
- DDR4 速度是处理器内存的最大速度。实际内存速度可能取决于安装的 DIMM 的数量和类型。
- 支持 1 个或 2 个处理器。不支持混合使用不同的处理器模型。
- 对于英特尔 C610 E5-2600 v4 系列芯片组，型号前面的字母表示产品线（E3、E5、E7）;2600x，2 = 模块上的 CPU 数量，6 是插槽/段名称，00 = 处理器 SKU ex = L（对于低功耗 SKU）。
- HP Synergy 480 Gen9 计算模块包括三个夹层 I/O 连接器。处理器插槽 1 中必须安装一个处理器，才能访问夹层连接器 1 和 3（夹层连接器 1 和 3）。处理器插槽 2 中必须安装一个处理器，才能访问夹层连接器 2（夹层连接器 2）。
- 适用于 22 核处理器。
- 适用于 20 核处理器。
- 适用于 18 核处理器。
- 适用于 16 核处理器。
- 适用于 14 核处理器。
- 适用于 12 核处理器。
- 适用于 8 核或 10 核处理器。
- 适用于 6 核、8 核或 10 核处理器。
- 适用于 4 核或 6 核处理器。
- 适用于四核处理器。
- LRDIMM 和 RDIMM 是不同的内存技术，不能组合到一个计算模块中。
- 上一代 HP 服务器内存 （DDR3） 与此计算模块不兼容。需要 HP SmartMemory 才能实现本文档中列出的 Gen9 内存性能改进和增强功能。
- 支持 FCoE 存储协议处理的完全硬件卸载，以实现高性能融合以太网数据和存储网络。
- 提供灵活性，在每个连接上编写多个网络流，包括以太网和 FCoE 或 iSCSI。
- 此夹层连接器支持双端口夹层卡：一个端口路由到互连模块托架 1，另一个端口路由到托架 4。
- 该夹层连接器支持双端口夹层板：一个端口路由到互连模块 2 托架，另一个端口连接到托架 5。必须安装第二个处理器（在处理器插槽 2 中）才能访问夹层 2 连接器。
- 此夹层连接器支持双端口夹层卡：一个端口路由到互连模块托架 3，另一个端口路由到托架 6。
- 这些选项适用于集成的虚拟机管理程序虚拟化环境。
软件概述
| 特征 | 描述 |
|---|---|
| 支持作系统 （OS） | Microsoft Windows Server、Microsoft Hyper-V、Red Hat Enterprise Linux （RHEL）、SUSE Linux Enterprise Server （SLES）、VMware ESXi |
物理规格
| 规范 | 描述 |
|---|---|
| 的高度（高 x 宽 x 深） | 63.5 x 214 x 600 毫米（2.5 x 8.43 x 23.62 英寸） |
| 重量 （大约） | 最大：8.16 千克（18 磅） 最小：6.57 千克（14.5 磅） |
环境规格
| 规范 | 描述 |
|---|---|
| 工作温度 | 10° 至 35°C（50° 至 95°F） |
| 温度停止工作 | -30° 至 60°C（-22° 至 140°F） |
| 工作 | 10% 至 90% 28 °C （82.4 °F） |
| 非工作 | 5% 至 95% 38.7 °C （101.7 °F） |
| 啸叫 | 有关噪声规格，请参阅 HP Synergy 12000 Frame 规格概述 |
电气规格
| 规范 | 描述 |
|---|---|
| 功率 | 有关电源规格，包括输入、BTU 额定值和电源输出要求，请参阅 HP Synergy Frame 快速规格 |
技术规格
HP 智能阵列 P542D 控制器
| 规范 | 描述 |
|---|---|
| 存储接口 | 12 Gb/s SAS（串行连接 SCSI） 6 Gb/s SATA（连接串行高级技术） |
| SAS 连接器 | 两 （2） 个外部端口，每个端口支持 x4 SAS 链路，两 （2） 个内部端口，每个端口支持 x4 SAS 链路 |
| SAS | x16 每个物理链路 12 Gb/s |
| PCIe | PCIe 3.0 x8 链接 |
| 内存 | DDR3-1866 MHz，72 位宽总线，14.92 GB/s（2 Gb 缓存模块） |
| 支持的 | 64 个逻辑驱动器 |
| 支持的最大驱动器数 | 最多 256 个驱动器（每个逻辑驱动器最多 128 个驱动器） |
| RAID | RAID 6、60（高级数据保护） RAID 5、50（分布式数据保护） RAID 1、10（驱动器镜像） RAID 1 ADM、10 ADM（高级数据镜像） RAID 0（条带化） |
| 可 | 具有冗余固件映像的可闪存 ROM |
HP 智能阵列 P240NR/1GB 控制器
| 规范 | 描述 |
|---|---|
| 磁盘 | 12 Gb/s SAS（干燥连接的 SCSI） 6 Gb/s SATA（串行 ATA） |
| 服务器 | x8 5G PCIe 3.0 提供最大 8 Gb/s 的带宽 |
| 缓存 | 标准 1 Gb 闪存支持的写入缓存 （FBWC） |
| 支持的 | 64 个（包括 1 Gb 缓存） |
| 主机 | 64 位，支持内存空间大于 4 Gb 的服务器 |
| RAID | RAID 1（镜像）、RAID 0（条带化）、RAID 5、RAID 10 |
| 其他 | 可通过在线闪存驱动器 ROM 恢复（使用 SAS 驱动器）进行固件升级 |
HP H240nr 智能 HBA
| 规范 | 描述 |
|---|---|
| 磁盘 | 12 Gb/s SAS（干燥连接的 SCSI） 6 Gb/s SATA（串行 ATA） |
| Compute | x8 5G PCIe 3.0 提供最大 8 Gb/s 的带宽 |
| 缓存 | 没有 |
| 支持的 | 64 |
| 主机 | 64 位，支持内存空间大于 4 Gb 的计算模块 |
| RAID | RAID 1（镜像）和 RAID 0（条带化）、RAID 5、RAID 10 |
| 其他 | 可通过恢复 ROM 内存驱动器闪存（带 SAS 驱动器）进行固件升级 |
HP 动态智能阵列 B140i 控制器
| 规范 | 描述 |
|---|---|
| 磁盘 | 6 Gb/s SATA（串行 ATA） |
| Compute | 集成 PCIe x4 2.0 |
| SAS 连接器 | 2 个内部 SATA 端口 |
| 缓存 | 没有 |
| SAS | SATA 6 Gb/s 链路 |
| 支持的 | 最多 10 个逻辑卷（4 个物理驱动器） |
| 主机 | 64 位，支持超过 4 Gb 的计算模块内存空间 |
| 热插拔 | 是的 |
| RAID | RAID 1（镜像）、RAID 0（条带化）、RAID 5 |
| 其他 | 带有恢复 ROM 的可升级固件 |
HP Synergy 2820C 10 Gb 融合网络适配器
| 规范 | 描述 |
|---|---|
| 型 | 双端口 10Gb 夹层 |
| 网络 | 带集成 MAC/PHY 的 QLogic 57840S |
| 数据传输 | x8 PCI Express 3.0 |
| 网络 | 两个端口，每个端口为 20 Gb/s 全双工;聚合全双工理论带宽为 40 Gb/s |
| IEEE | 802.3、802.3ab、802.3u、802.3x、802.3ad、802.3p、802.1q、802.3ae、802.3ap |
| 标准 | 提供灵活性，以组合多个网络流，包括每个连接上的以太网和 FCoE 或 iSCSI完全卸载 FCoE 和 iSCSI 存储协议处理硬件，用于高性能融合以太网数据和存储网络 |
HP Synergy 3820C 10/20 Gb 融合网络适配器
| 规范 | 描述 |
|---|---|
| 型 | 10/20 Gb 双门夹层 |
| 网络 | 带集成 MAC/PHY 的 QLogic 57840S |
| 数据传输 | x8 PCI Express 3.0 |
| 网络 | 两个端口，每个端口为 40 Gb/s 全双工;聚合理论全双工带宽为 80 Gb/s |
| IEEE | 802.3、802.3ab、802.3u、802.3x、802.3ad、802.3p、802.1q、802.3ae、802.3ap |
| 标准 | 提供灵活性，以组合多个网络流，包括每个连接上的以太网和 FCoE 或 iSCSI完全卸载 FCoE 和 iSCSI 存储协议处理硬件，用于高性能融合以太网数据和存储网络 |
HP Synergy 3830C 16 Gb 光纤通道主机总线适配器
| 规范 | 描述 |
|---|---|
| 型 | 双端口 16Gb 夹层 |
| 网络 | QLogic 8324 |
| 数据传输 | x8 PCI Express 3.0 |
| 网络 | 两个端口，每个端口为 16 Gb/s，每个方向;聚合全双工理论带宽为 64 Gb/s |
| IEEE | 802.3ae、802.1Q、802.3x、802.1p、802.3ad/LACP、802.1AB （LLDP）、802.1Qbg、802.1Qbb、802.1Qaz、802.3ap |
| 标准 | 灵活的配置和连接计算资源池 优化的性能 优化的虚拟化 支持 QLogic StorFusion™ 技术，旨在增强诊断和故障排除功能，加速 SAN 部署，并在连接到 Brocade 16 Gb FC 结构时提高 QoS 优化的 RAS 功率 优化的安全性 优化管理 |
NVIDIA Tesla M6 GPU 夹层板
| 规范 | 描述 |
|---|---|
| 内存 | 8 Gb |
| 内存 | GDDR-5 |
| 内存 | 256 位 |
| 信件 | MXM-v3.1 |
| I/O | PCIe （x16） 第 3 代 |
| 最大功耗 | 100 瓦 |
| 应用程序接口 | DirectX 12、Mmodel 5.0 着色器;openGL4.5、CUDA、DirectCompute、OpenCL |
| 作系统 | Citrix XenServer 6.5 或更高版本（GPU 直通） VMware vSphere 5.5 或更高版本 （vDGA） Microsoft Windows Server 2012 R2（64 位）标准版、企业版和数据中心版 |
注意： Microsoft Windows Server 仅在虚拟化 Citrix 或目前不支持的纯 VMware Metal 环境中受支持
